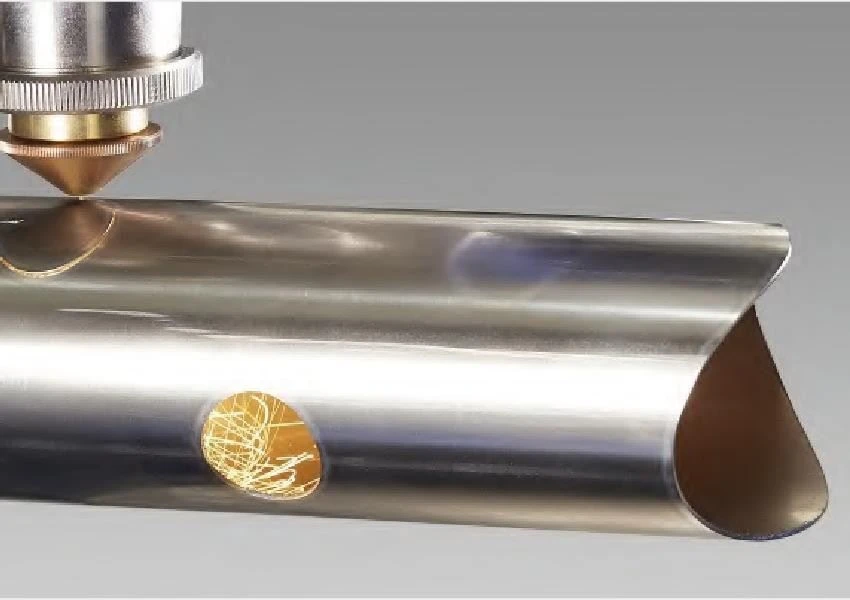

Πολλοί κατασκευαστές χρησιμοποιούν τώρα μηχανές κοπής λέιζερ για την επιδίωξη κοπής μεταλλικών φύλλων υψηλής ταχύτητας και υψηλής ακρίβειας. Όλοι γνωρίζουν ότι τα λέιζερ είναι τα βασικά συστατικά και η δύναμη των λέιζερ επηρεάζει την ποιότητα της κοπής. Αλλά αυτά είναι απλά ένας ρόλος. Το χάλκινο ακροφύσιο κοπής λέιζερ είναι επίσης το κλειδί για την κοπή. Ας ρίξουμε μια ματιά στην επίδραση του ακροφυσίου χαλκού στην κοπή λέιζερ.
1. Η σχέση μεταξύ του ακροφυσίου χαλκού και της τέμνουσας ποιότητας
Εάν το κέντρο του ακροφυσίου χαλκού είναι διαφορετικό από το κέντρο της δέσμης λέιζερ, ενδέχεται να προκύψουν τα ακόλουθα προβλήματα:
1. Το τμήμα κοπής δεν είναι επίπεδο. Όταν το βοηθητικό αέριο εκτινάσσεται, επειδή το ακροφύσιο χαλκού δεν είναι ομόκεντρο με την κεφαλή λέιζερ, η ροή του αέρα δεν είναι ομοιόμορφη και είναι επιρρεπής στο λιώσιμο λεκέδων στη μία πλευρά του τμήματος κοπής. Αυτό το φαινόμενο σπάνια εμφανίζεται για λεπτές πλάκες κάτω από 3 χιλιοστά. Όταν κόβετε πλάκες πάνω από 3mm, ο αντίκτυπός του είναι πιο σοβαρός και μερικές φορές δεν θα είναι σε θέση να κόψει.
2. Δεν μπορεί να κοπεί σε μικρή γωνία. Όταν κόβετε τεμάχια εργασίας με αιχμηρές ή μικρές γωνίες, η ανομοιόμορφη εκτόξευση αερίου μπορεί να προκαλέσει μερική υπερμεξή του τεμαχίου εργασίας.
3. Ασταθής διάτρηση. Η θερμότητα είναι άνιση κατά τη διάρκεια της διάτρησης και ο χρόνος διάτρησης δεν είναι εύκολος στον έλεγχο. Κατά τη διάτρηση παχιών πλακών, μπορεί να προκαλέσει υπερμετρίωση λόγω κακού ελέγχου του χρόνου και οι συνθήκες διείσδυσης δεν είναι εύκολο να πιαχτούν, γεγονός που έχει μικρή επίδραση στη διάτρηση λεπτών πλακών.
Η ομόκεντρη μεταξύ του κέντρου του ακροφυσίου και του λέιζερ είναι ένας από τους σημαντικούς παράγοντες που προκαλούν την ποιότητα της κοπής, ειδικά όταν το τεμάχιο εργασίας κόβεται παχύτερο, η επιρροή του είναι μεγαλύτερη. Ως εκ τούτου, η ομόκεντρη μεταξύ του κέντρου ακροφυσίων και του λέιζερ πρέπει να ρυθμιστεί για να επιτευχθεί ένα καλύτερο τμήμα κοπής.
Δεύτερον, πώς να επιλέξετε το διάφραγμα του ακροφυσίου
Το διάφραγμα του ακροφυσίου κυμαίνεται από φ1,0mm έως φ5,0mm. Επί του παρόντος, υπάρχουν δύο κοινές στην αγορά, φ1.5mm και φ2.0mm. Οι διαφορές μεταξύ των δύο είναι οι εξής:
1. Για τις λεπτές πλάκες κάτω από 3mm, η τέμνουσα επιφάνεια απαιτείται γενικά για να είναι λεπτότερη, συνήθως φ1.5mm χρησιμοποιείται. Εάν χρησιμοποιείται φ2,0 mm, η επιφάνεια κοπής θα είναι παχύτερη και οι λεκέδες τήξης είναι πιθανό να παραμείνουν όταν κόβετε γωνίες.
2. Για τις παχιά πλάκες επάνω από 3mm, λόγω της υψηλής δύναμης λέιζερ, ο διασκεδασμός θερμότητας είναι αργός και ο χρόνος κοπής είναι επίσης μακρύς. Εάν χρησιμοποιείται το ακροφύσιο φ1.5mm, η περιοχή διάχυσης αερίου είναι μικρή όταν η διάμετρος σωλήνων είναι μικρή, έτσι δεν είναι σταθερή όταν χρησιμοποιείται. Συνιστάται η χρήση του φ2. 0mm, η περιοχή διάχυσης αερίου είναι μεγάλη, ο ρυθμός ροής αερίου είναι αργός, και η κοπή είναι σταθερότερη.
3. Για τη διάμετρο φ2.5mm και ανωτέρω, χρησιμοποιείται γενικά για την κοπή των παχιών πιάτων επάνω από 10mm.
Όταν το διάφραγμα του ακροφυσίου είναι μεγαλύτερο, η προστασία του φακού εστίασης είναι σχετικά κακή, επειδή το υπόλειμμα πιτσιλίζεται περισσότερο κατά τη διάρκεια της κοπής και η πιθανότητα εκτόξευσης στο φακό είναι μεγάλη, γεγονός που καθιστά τη διάρκεια ζωής του φακού μικρότερη.
Αξίζει να σημειωθεί ότι όταν παραμορφωθεί το ακροφύσιο ή υπάρχουν υπολείμματα στο ακροφύσιο, θα έχει κάποια επίδραση στην ποιότητα κοπής. Ως εκ τούτου, όταν υπάρχουν λεκέδες στο ακροφύσιο, θα πρέπει να καθαριστεί εγκαίρως. Το ίδιο το ακροφύσιο είναι εξαιρετικά ακριβές και πρέπει να εγκατασταθεί με ακρίβεια κατά την εγκατάσταση. Εάν η ποιότητα κοπής αλλάξει σημαντικά λόγω προβλημάτων ακροφυσίων, τα ακροφύσια θα πρέπει να αντικατασταθούν εγκαίρως.
